الدليل النهائي لضواغط الهواء: الأنواع والاستخدامات ودليل الشراء

كيف يمكن مقارنة أنواع ضواغط الهواء وبنيتها وتقنياتها؟

ضاغط الهواءs' Main Classification and Technology

ال classification of ضاغط الهواءs يعتمد بشكل أساسي على الطريقة المستخدمة لضغط الهواء، والتي تنقسم إلى فئتين رئيسيتين: النزوح الإيجابي و ديناميكي .

أنواع ضواغط الهواء

1. ضواغط الإزاحة الإيجابية

النزوح الإيجابي ضاغط الهواءs زيادة الضغط عن طريق حصر الهواء في مكان مغلق ومن ثم تقليل حجم ذلك الفضاء. هذا هو النوع الأكثر شيوعاً ضاغط الهواء .

أ. ضواغط الهواء المكبسية/الترددية

• الهيكل: يتحرك المكبس ذهابًا وإيابًا داخل الأسطوانة، على غرار محرك السيارة. يقوم صمام السحب بسحب الهواء إلى الداخل، ويتحرك المكبس للأعلى، ويغلق صمام السحب، ويضغط الهواء، ثم يرسله إلى خزان التخزين عبر صمام التفريغ.
• الأقسام الفنية:
  • الضغط على مرحلة واحدة: خطوة ضغط واحدة فقط. مناسبة للضغوط المنخفضة (عادة أقل من 135 رطل لكل بوصة مربعة) والتشغيل المتقطع.
  • الضغط على مرحلتين: يتم ضغط الهواء أولاً إلى ضغط متوسط بواسطة مكبس واحد، ثم يتم تبريده، ثم يتم ضغطه إلى ضغط أعلى (عادةً 175 رطل لكل بوصة مربعة أو أكثر) بواسطة مكبس ثانٍ أصغر. وهذا يوفر كفاءة ومتانة أعلى.
• التصميم المشحم بالزيت مقابل التصميم الخالي من الزيت:
  • مشحم بالزيت: ال piston and cylinder require lubrication oil to reduce friction and wear. The output air will contain oil mist.
  • خالي من الزيوت: يستخدم طلاءات التيفلون (PTFE) أو حلقات المكبس الخاصة، ولا يتطلب زيت تشحيم. الهواء الناتج نظيف، ومناسب للتطبيقات الحساسة، ولكن عادةً ما يكون له عمر افتراضي أقصر قليلاً ويعمل بصوت أعلى.

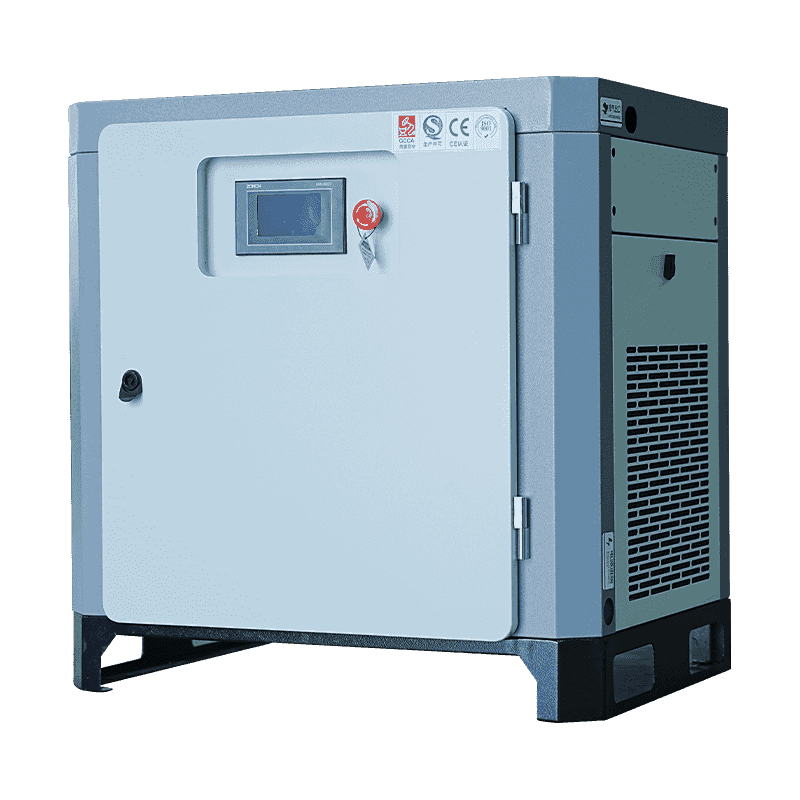

ب. ضواغط الهواء اللولبية الدوارة

• الهيكل: يستخدم دوارين حلزونيين متداخلين (ذكر وأنثى). ومع تدفق الهواء إلى المساحة الموجودة بين البراغي، تتقلص المساحة تدريجيًا مع دوران الدوارات، مما يؤدي إلى ضغط الهواء بشكل مستمر.
• الأقسام الفنية:
  • النوع الرطب (حقن الزيت): يتم حقن زيت التشحيم في غرفة الضغط من أجل الختم والتبريد والتشحيم. هذا هو النوع الأكثر شيوعًا من الضاغط الصناعي عالي الكفاءة.
  • النوع الجاف (خالي من الزيت): الدوارات لا تتلامس وتتم مزامنتها بواسطة تروس دقيقة. ليست هناك حاجة إلى زيت للإغلاق، والهواء الناتج خالٍ تمامًا من الزيت، ومناسب للصناعات ذات متطلبات جودة الهواء العالية للغاية (على سبيل المثال، الطبية والغذائية).
  • محرك متغير السرعة (VSD): يقوم تلقائيًا بضبط سرعة المحرك وفقًا للطلب الفعلي للهواء، مما يؤدي إلى توفير كبير في الطاقة.

ج. الريشة الدوارة

• الهيكل: يتم تثبيت الريش في فتحات الدوار اللامركزي ويتم تثبيتها على جدار الجزء الثابت بواسطة قوة الطرد المركزي. يتم تحقيق الضغط عندما تتغير المسافة بين الريش أثناء دوران الدوار.

2. الضواغط الديناميكية

ديناميكي ضاغط الهواءs تعتمد على دافعة دوارة عالية السرعة لتسريع الهواء وتحويل الطاقة الحركية إلى ضغط. إنها توفر هواءًا مضغوطًا مستمرًا وعالي التدفق.

أ. ضواغط الهواء ذات الطرد المركزي

• الهيكل: يستخدم دافعة دوارة عالية السرعة لتوليد قوة الطرد المركزي وتسريع الهواء، والتي يتم تمريرها بعد ذلك من خلال الناشر لتحويل الطاقة الحركية لتدفق الهواء عالي السرعة إلى طاقة ضغط.
• الخصائص: في كثير من الأحيان متعددة المراحل في سلسلة لتحقيق الضغط المطلوب. مصمم خصيصًا لحجم الهواء العالي جدًا والتطبيقات الصناعية المستمرة. الهواء الناتج خالٍ من الزيت بطبيعته.

مقارنة أنواع ضواغط الهواء المختلفة (الإيجابيات والسلبيات والتطبيقات)

ال table below compares the main ضاغط الهواءs أنواع لتوضيح الاختلافات التقنية ومدى ملاءمتها.

الميزة/النوع	المكبس / الترددية	المسمار الدوار - محقون بالزيت	الطرد المركزي - ديناميكي
العملية	متقطع (بدء/إيقاف دوري)	التشغيل المستمر	عملية مستمرة وعالية الحجم
المبدأ	تغيير الحجم (معاملة المكبس)	تغيير الحجم (دوران المسمار)	تحويل الطاقة الحركية (تسارع المكره)
أقصى ضغط	عالية (مرحلتين يمكن أن تتجاوز 175 رطل لكل بوصة مربعة)	متوسطة إلى عالية (عادة 100 رطل لكل بوصة مربعة - 150 رطل لكل بوصة مربعة)	متوسطة إلى عالية
CFM	منخفضة إلى متوسطة	متوسطة إلى عالية	عالية جدًا
دورة العمل	منخفض (عادة أقل من 50%)	عالية (يمكن أن تصل إلى 100%)	عالية (يمكن أن تصل إلى 100%)
تكلفة التشغيل	انخفاض الاستثمار الأولي. استهلاك عالي للطاقة (بدء التشغيل المتقطع)	استثمار أولي متوسط إلى مرتفع؛ استهلاك منخفض للطاقة (التشغيل المستمر)	ارتفاع الاستثمار الأولي. استهلاك منخفض للطاقة (حجم عالي جدًا)
مستوى الضوضاء	عالية	متوسط-منخفض (مع حاوية عازلة للصوت)	متوسطة ومنخفضة
جودة الهواء	يتطلب مرشحات إضافية لإزالة الزيت والماء	يتطلب مرشحات إضافية لإزالة الزيت والماء	خالي من الزيوت بشكل أساسي (يتطلب التجفيف)
التطبيقات النموذجية	ورش صغيرة، الاستخدام المنزلي، انخفاض الطلب على الهواء عملية متقطعة	المصانع المتوسطة والكبيرة وخطوط الإنتاج وتطبيقات الطلب المستمر على الهواء	الأنظمة الصناعية الكبيرة جدًا مثل المصانع الكيماوية والبتروكيماويات والصلب والتعدين.

ملخص:

• ضواغط الهواء المكبسية هي الحل الأكثر اقتصادا، ومناسبة للاستثمارات المنخفضة، والحمل المنخفض، وسيناريوهات الطلب على الهواء المتقطعة.
• ضواغط الهواء اللولبية الدوارة هي التيار الرئيسي للتطبيقات الصناعية، حيث توفر كفاءة عالية، وانخفاض مستوى الضجيج، ودورة عمل بنسبة 100%. VSD توفر التكنولوجيا كفاءة الطاقة المثلى.
• ضواغط الهواء بالطرد المركزي تستخدم في الصناعات الثقيلة التي تتطلب مصادر هواء واسعة ومستمرة، مثل الطاقة وإنتاج المواد الأساسية.

مقارنة ضواغط الهواء ذات المرحلتين مقابل ضواغط الهواء المكبسية ذات المرحلة الواحدة

ميزة	ضواغط الهواء المكبسية ذات المرحلة الواحدة	ضواغط الهواء المكبسية ذات المرحلتين
خطوات الضغط	1 مرة (مكبس واحد)	مرتين (مكبس كبير ومكبس صغير على التوالي)
ضغط الإخراج	أقل (عادة <135 رطل لكل بوصة مربعة)	عاليةer (Usually > 175 PSI)
الكفاءة	أقل (فقدان حرارة عالي الضغط)	عاليةer (Intermediate cooling, more effective)
المتانة	أقل (درجة حرارة تشغيل أعلى، تتآكل بسرعة)	عاليةer (Lower operating temperature, longer lifespan)
قابلية التطبيق	قيادة مسامير الهواء الصغيرة، ونفخ الإطارات، وغيرها من التطبيقات الخفيفة.	قيادة الأدوات الهوائية الكبيرة، والطلاء الاحترافي، والتطبيقات الثقيلة التي تتطلب ضغطًا عاليًا.

ما الذي يحرك ضواغط الهواء: تحليل مصادر الطاقة، واستهلاك الطاقة، والكفاءة؟

ضاغط الهواء Power Sources

ال driving energy of an ضاغط الهواء هو عامل أساسي في تشغيله وتكلفته. يتم تصنيف طرق القيادة بشكل أساسي إلى الكهرباء والوقود، والتي تؤثر بشكل مباشر على تكاليف التشغيل وكفاءة الطاقة والسيناريوهات القابلة للتطبيق.

1. ضواغط الهواء الكهربائية

كهربائي ضاغط الهواءs هي النوع الأكثر شيوعًا، وتستخدم على نطاق واسع في الداخل أو في البيئات ذات مصدر طاقة مستقر.

• نموذج محرك الأقراص: محرك التيار المتردد (AC) (أحادي الطور أو ثلاثي الطور) هو الاتجاه السائد؛ تُستخدم محركات التيار المباشر (DC) أيضًا صناعيًا.
• الطاقة أحادية الطور: في المقام الأول للاستخدام المنزلي، وورش العمل الصغيرة، والمحمولة ضاغط الهواءs ، عادة بقوة أقل (<5 حصان).
• قوة ثلاثية الطور: ال standard configuration for industrial-grade ضاغط الهواءs ، مما يوفر طاقة أعلى (>= 5 حصان)، ويعمل بشكل أكثر استقرارًا وكفاءة.
• طرق البدء:
  • المباشر على الخط (DOL): هيكل بسيط ولكن تيار انطلاق كبير.
  • بداية ستار-دلتا: يقلل من تيار البدء، ويقلل التأثير على شبكة الطاقة.
  • بداية ناعمة: يستخدم التحكم الإلكتروني من أجل تسريع سلس، مما يزيد من تحسين عملية البدء.

2. ضواغط الهواء التي تعمل بالوقود

تعمل بالوقود ضاغط الهواءs (عادةً ما تستخدم محركات البنزين أو الديزل) مناسبة للمناطق الخارجية أو النائية أو البيئات ذات مصدر الطاقة غير المستقر.

• محرك الديزل: شائع في المسمار المحمول الكبير عالي التدفق ضاغط الهواءs ، تستخدم في مواقع البناء والتعدين والمشاريع الكبيرة. تتميز بعزم الدوران العالي ووقت التشغيل الطويل.
• محرك البنزين: تستخدم للشركات الصغيرة والمتوسطة والمحمولة ضاغط الهواءs ، مثل الإصلاحات الطارئة أو قيادة الأدوات الهوائية في الهواء الطلق.

تحليل سيناريو التطبيق لضواغط الهواء ذات مصدر الطاقة المختلفة

ميزة	كهربائي Air Compressors	ضواغط الهواء التي تعمل بالوقود
بيئة التطبيق	داخلي وورش عمل ومصانع (إمدادات طاقة مستقرة)	في الهواء الطلق، ومواقع البناء، والمناطق النائية (لا توجد قيود على الطاقة)
تكلفة التشغيل	رسوم الكهرباء بشكل رئيسي، والتكلفة طويلة الأجل مستقرة ويمكن السيطرة عليها	استهلاك الوقود (بنزين/ديزل)، التكلفة تتأثر بتقلبات السوق
الاستثمار الأولي	أقل عادة (مقارنة بآلات الوقود التي لها نفس القوة)	أعلى عادة (بما في ذلك تكلفة المحرك)
متطلبات الصيانة	أقل، وخاصة صيانة المحركات والتشحيم	عاليةer, requires engine maintenance (oil change, filters, etc.)
قابلية النقل	أقل (يعتمد على الكابلات)	عاليةer (self-contained power source, highly mobile)
الانبعاثات والضوضاء	لا توجد انبعاثات غاز العادم، والضوضاء أقل عادة	انبعاثات غاز العادم، والضوضاء أعلى عادة

اعتبارات كفاءة الطاقة وتكاليف التشغيل

ال compressed air system is one of the highest energy-consuming systems in industry. Statistics show that ضاغط الهواءs غالبًا ما يمثل جزءًا كبيرًا من إجمالي استهلاك الكهرباء في المصنع. ولذلك، فإن تحسين كفاءة الطاقة أمر بالغ الأهمية.

1. هدر حرارة الضغط

أثناء عملية الضغط، يتم تحويل ما يقرب من 80% إلى 90% من الطاقة الكهربائية المدخلة إلى حرارة (حرارة الضغط). إذا لم يتم استخدامها، يتم تصريف هذه الحرارة إلى البيئة من خلال نظام التبريد (على سبيل المثال، تبريد الهواء أو تبريد المياه)، مما يؤدي إلى نفايات ضخمة.

• قياس تحسين الكفاءة: أنظمة استعادة الحرارة . من خلال تركيب مبادلات حرارية، يمكن استعادة الحرارة المهدرة من الضاغط واستخدامها لتسخين المياه، أو تدفئة الفضاء، أو تشغيل مبردات الامتصاص.

2. تقنية القيادة المتغيرة السرعة (VSD).

للتطبيقات الصناعية حيث يتقلب الطلب على الهواء بشكل متكرر، محرك متغير السرعة (VSD) التكنولوجيا هي أفضل وسيلة للتحسين ضاغط الهواءs الكفاءة.

ميزة Comparison	ضواغط الهواء ذات السرعة الثابتة	محرك متغير السرعة (VSD) Air Compressors
تشغيل المحرك	يعمل دائمًا بالسرعة المقدرة	يضبط سرعة المحرك في الوقت الحقيقي بناءً على الطلب على الهواء
استهلاك الطاقة	عالية No-Load Energy Consumption (يستهلك حوالي 30% - 50% من طاقة الحمل الكاملة للحفاظ على التشغيل حتى في حالة عدم إنتاج الهواء)	استهلاك منخفض للغاية للطاقة بدون تحميل (ينخفض مع انخفاض الطلب على الهواء، بل ويمكن أن يتوقف عن العمل)
الضغط Control	الضغط controlled by load/unload valves, with larger pressure fluctuation	يتحكم بدقة في الضغط، ونطاق ضغط ضيق جدًا، واستهلاك أقل للطاقة
الكفاءة Improvement	لا شيء	يمكن أن يوفر عادةً ما بين 20% إلى 35% من الطاقة الكهربائية
قابلية التطبيق	تطبيقات الطلب على الهواء مستقرة ومستمرة	التطبيقات ذات الطلب على الهواء المتقلب للغاية، مع تغيرات الذروة والوادي

3. ضبط الضغط والتحكم في التسرب

• تحسين إعداد الضغط: عادةً ما تضيف كل زيادة بمقدار 2 PSI في ضغط تشغيل النظام حوالي 1% إلى استهلاك الطاقة. لذلك، ضاغط الهواء يجب ضبط ضغط الخرج على أدنى مستوى يرضي التطبيقات الأكثر تطلبًا.
• التحكم في التسرب: يعد تسرب الهواء أكبر هدر للطاقة في أنظمة الهواء المضغوط. يعد الكشف عن التسرب وإصلاحه بشكل منتظم من أبسط الوسائل وأكثرها فعالية لتحقيق التشغيل الفعال. ويعتبر التسرب الذي يتجاوز 10% من إجمالي حجم الهواء نفايات خطيرة.

ما هي الميزات الأساسية التي يجب مراعاتها عند اختيار ضواغط الهواء وتحجيمها؟

ضاغط الهواءs Selection and Sizing

اختيار الحق ضاغط الهواء أمر بالغ الأهمية لضمان كفاءة العمل والتحكم في تكاليف الطاقة. تتطلب عملية الاختيار تطابقًا دقيقًا بين احتياجات التطبيق ومعايير الأداء الأساسية للضاغط.

الميزات الرئيسية التي يجب مراعاتها عند الشراء

عند شراء ضاغط الهواء ، يجب النظر في المقاييس الأساسية الأربعة التالية بشكل شامل:

1. توصيل تدفق الهواء (CFM/LPM) والقدرة الحصانية (HP)

• توصيل تدفق الهواء (CFM/LPM): هذه هي المواصفات الأكثر أهمية، والتي تحدد ما إذا كان ضاغط الهواء يمكن أن تقود الأدوات بشكل مستمر.
  • أولاً، متطلبات CFM لـ الكل يجب أن يتم جمع الأدوات أو المعدات الهوائية المستخدمة في وقت واحد، بالإضافة إلى هامش الأمان (عادةً من 20% إلى 30%).
  • ال comparison must use the CFM value actually output by the ضاغط الهواء عند ضغط محدد (وليس إزاحة رأس المضخة).
• القدرة الحصانية (حصان/كيلوواط): يمثل قوة المحرك الذي يقود الضاغط. لا تعكس القوة الحصانية في حد ذاتها الأداء بشكل مباشر ولكنها الأساس لإمكانات CFM.

2. حجم الخزان والضغط (PSI/BAR)

• الضغط (PSI/بار): ال maximum output pressure ( ضغط القطع ) من ضاغط الهواء يجب أن يكون أعلى من الضغط الذي تتطلبه أداتك الأكثر تطلبًا. تتطلب معظم الأدوات الهوائية ضغط تشغيل يبلغ 90 رطل لكل بوصة مربعة.
  • نصيحة هامة: لا تسعى إلى الضغط المرتفع بشكل مفرط، حيث أن كل زيادة في الضغط تستهلك المزيد من الطاقة.
• سعة الخزان (حجم الخزان): ال air tank stores compressed air, provides a buffer, and reduces the frequency of the ضاغط الهواء's دورة البداية والتوقف ( دورة العمل ).
  • فوائد السعة الكبيرة: مناسب للتطبيقات التي تتطلب تدفق هواء مفاجئًا وعاليًا (مثل السفع الرملي) أو للضواغط المكبسية المتقطعة ذات التحميل المنخفض، حيث أنها تقلل من تآكل رأس المضخة.
  • استخدامات السعة الصغيرة: مناسبة للتطبيقات المحمولة أو الضواغط اللولبية ذات التحميل العالي والتي تعمل بشكل مستمر (حيث يكون الخزان مخصصًا بشكل أساسي للتخزين المؤقت).

3. دورة العمل

• التعريف: ال percentage of time in a complete cycle that the ضاغط الهواء يمكن تشغيل (ضغط).
• ضواغط الهواء المكبسية: مصممة عادة للتشغيل المتقطع، مع أ دورة العمل عادة ما بين 50% و75% (على سبيل المثال، الجري لمدة 30 دقيقة، والذي يتطلب راحة لمدة 15 دقيقة).
• ضواغط الهواء اللولبية الدوارة: مصمم عادةً للحمل المستمر بنسبة 100%، وهو قادر على العمل على مدار الساعة.

4. مستوى الضوضاء وقابلية النقل

• مستوى الضوضاء: تقاس بالديسيبل (ديسيبل).
  • الضواغط المكبسية المشحمة بالزيت: بصوت عالٍ جدًا (عادةً أعلى من 80 ديسيبل).
  • الضواغط الصامتة الخالية من الزيت: مصممة للاستخدام الداخلي أو بالقرب من المشغل، مع ضوضاء منخفضة (عادة أقل من 60 ديسيبل).
  • الضواغط اللولبية الصناعية: استخدم حاويات عازلة للصوت للتحكم الجيد في الضوضاء (عادةً من 65 ديسيبل إلى 75 ديسيبل).
• قابلية النقل: اختر بين الأجهزة الثابتة (التطبيقات الصناعية الكبيرة) أو الأجهزة المحمولة ضاغط الهواءs (مع عجلات أو مقابض أو مثبتة على شاحنة) بناءً على سيناريو التطبيق.

مطابقة مواصفات ضواغط الهواء للتطبيق

ال core principle for selecting an ضاغط الهواء هو: التدفق أولاً، مطابقة الضغط، ملاءمة الدورة. ال following are the minimum specification requirements for typical application scenarios (examples only; actual requirements should be based on tool manuals):

سيناريو التطبيق النموذجي	الطلب على CFM (SCFM) (القيمة المرجعية)	الضغط Demand (PSI) (Reference Value)	نوع ضواغط الهواء الموصى بها
تضخم الإطارات، الغبار	0 قدم مكعب في الدقيقة - 5 قدم مكعب في الدقيقة	90 رطل لكل بوصة مربعة	ضاغط مكبس صغير محمول
جهاز تثبيت المسامير الهوائي - النجارة	4 SCFM - 8 SCFM	90 رطل لكل بوصة مربعة	الصفحة الرئيسية/ورشة مكبس الضاغط
تصليح السيارات العامة - مفتاح الربط	10 قدم مكعب في الدقيقة - 15 قدم مكعب في الدقيقة	90 رطل لكل بوصة مربعة - 120 PSI	عالية-Grade Two-Stage Piston or Small Screw Compressor
طلاء السيارات الاحترافي	15 قدم مكعب - 30 قدم مكعب في الدقيقة	40 رطل لكل بوصة مربعة - 90 رطل لكل بوصة مربعة	ضاغط لولبي (يتطلب تدفقًا عاليًا مستمرًا)
الصناعات الثقيلة - خط الإنتاج	50 SCFM أو أعلى	100 رطل لكل بوصة مربعة - 150 رطل لكل بوصة مربعة	ضاغط لولبي مستمر التشغيل (يفضل VSD)

شهادات السلامة واختيار العلامة التجارية

• شهادات السلامة (على سبيل المثال، شهادة ASME): ال ضاغط الهواء's يجب أن يتوافق خزان التخزين (وعاء الضغط) مع معايير الهندسة والتصنيع الصارمة. تأكد من أن المعدات تحمل شهادات السلامة اللازمة للتحقق من امتثالها للوائح السلامة.
• شهادات أخرى: تحقق من شهادات السلامة والكهرباء مثل CE (أوروبا) أو CSA/UL (أمريكا الشمالية)، والتي تتعلق بالموثوقية وقانونية التشغيل.

الحجم الصحيح هو الأساس لمنع ضاغط الهواء من البدء المتكرر والتحميل الزائد وإهدار الطاقة. ال ضاغط الهواء يجب أن يفي بالمطلوب أو يتجاوزه قليلاً تدفق و الضغط للتطبيق، وتطابق المناسب دورة العمل .

أين تكون ضواغط الهواء أكثر استخدامًا: استكشاف سيناريوهات التطبيقات المتنوعة؟

الاستخدامات الشائعة لضواغط الهواء

ضاغط الهواءs تلعب أدوارًا حاسمة في مختلف الصناعات مثل السائقين ووسائط المعالجة ومصادر الهواء النظيف. تتراوح تطبيقاتها من المجالات الطبية عالية الدقة إلى التصنيع الصناعي الثقيل، مما يدل على تنوعها في المجتمع الحديث.

1. التصنيع الصناعي وقيادة الأدوات الهوائية

في خطوط الإنتاج الصناعي، يعد الهواء المضغوط مصدر الطاقة الأساسي الذي يقود التشغيل الآلي ويزيد من كفاءة الإنتاج.

• أدوات القيادة الهوائية: تُفضل الأدوات الهوائية على الأدوات الكهربائية بسبب عزم الدوران العالي والمتانة وخفة الوزن وطبيعة عدم الإثارة. تشمل الأدوات الشائعة ما يلي:
  • الشدات الهوائية / الشدات الصدمية: يستخدم لخطوط التجميع وربط البراغي في الآلات الثقيلة.
  • المطاحن الهوائية / آلات الصنفرة: يستخدم للمعالجة السطحية والتلميع وإزالة الأزيز.
  • المثبتات الهوائية/التدريبات: تستخدم للتجميع الهيكلي.
• التحكم الآلي: قيادة الأسطوانات والصمامات الهوائية للتحكم الدقيق في موضع المكونات والتثبيت ومعالجة المواد على خط الإنتاج.
• السفع الرملي والمعالجة السطحية: ضاغط الهواءs قيادة معدات السفع الرملي لإزالة الصدأ أو الطلاء أو لتخشين أسطح الأجزاء المعدنية.

2. إصلاح ودهان السيارات

ال automotive industry has high demands for the quality and flow of compressed air, especially in painting applications.

• نفخ الإطارات ورفعها: توفير ضغط دقيق للإطارات وقيادة الرافعات الهوائية.
• طلاء السيارات: تحتاج بنادق الرش إلى هواء ثابت ومستمر وعالي التدفق لتفتيت الطلاء.
  • متطلبات المفتاح: يجب أن يخضع الهواء المضغوط للرسم إلى إجراءات صارمة التجفيف و إزالة النفط المعالجة لمنع الرطوبة والتلوث الزيتي من التسبب في عيوب الطلاء (على سبيل المثال، عين السمكة أو ظهور تقرحات).
• تنظيف المحرك: استخدام مسدس نفخ الهواء لإزالة الغبار والأوساخ من حجرة المحرك.

3. الاستخدام المنزلي والأعمال الخشبية والهوايات

صغيرة ومحمولة ضاغط الهواءs أصبحت شائعة بشكل متزايد في المنازل وورش العمل الشخصية.

• النجارة والديكور: تعمل أدوات تثبيت المسامير الهوائية (مسدسات المسامير والكباسات) على تحسين كفاءة صناعة الأثاث والديكور الداخلي بشكل كبير.
• البخاخة: يستخدم في الإبداع الفني، وصنع النماذج، والطلاء الدقيق، مما يتطلب تدفق هواء ثابت ومنخفض الضغط.
• التنظيف والغبار: استخدام مسدس النفخ للتنظيف غير الملامس للأجهزة الإلكترونية أو الأجزاء الميكانيكية أو مناضد العمل.

4. التطبيقات الطبية وطب الأسنان والتطبيقات المهنية الأخرى

في المجالات المهنية ذات متطلبات جودة الهواء العالية للغاية، ضواغط هواء صامتة خالية من الزيت هي التكوين القياسي.

• ضواغط الهواء للأسنان: قيادة تدريبات الأسنان، والشفاطات، والقشارة.
  • متطلبات المفتاح: يجب أن تستخدم خالي من الزيوت و خالي من الماء الهواء النظيف لمنع رذاذ الزيت والبكتيريا من تلويث فم المريض أو المعدات الحساسة.
• توريد الغاز الطبي: تعتمد أجهزة التنفس الصناعي وآلات التخدير والأدوات المخبرية أيضًا على الهواء المضغوط عالي الجودة.
• الصناعات الدوائية والغذائية: يستخدم للتحكم الهوائي في عمليات التعبئة والتغليف والخلط والتخمير وكذلك عمليات التنظيف التي تلامس المنتج.

متطلبات جودة الهواء المضغوط: معيار ISO 8573-1 وضرورة ضواغط الهواء الخالية من الزيت

لا تتطلب جميع التطبيقات ببساطة هواءً مضغوطًا "عاديًا". في العديد من المجالات المهنية، يجب أن يتوافق نقاء الهواء المضغوط مع المعايير الدولية.

ISO 8573-1 المقارنة القياسية لفئة جودة الهواء

ال International Organization for Standardization (ISO) established the ISO 8573-1 standard to regulate the content of الجسيمات الصلبة، الماء (PDP)، و زيت في الهواء المضغوط.

رمز الفئة: الجسيمات-الماء-الزيت	محتوى الجسيمات - الدرجة	الماء/نقطة الندى - الفئة	إجمالي محتوى الزيت - الفئة	مجالات التطبيق النموذجية
فئة 4.4.4	متطلبات أقل	3 درجات مئوية	5 ملجم/م3	الورش العامة، شدات هوائية، أدوات منخفضة الدقة
فئة 1.2.1	متطلبات منخفضة جدًا (<0.1 ميكرومتر)	-40 درجة مئوية	0.01 مجم/م3	الرسم، الأدوات الهوائية عالية الدقة، الاتصال الغذائي
فئة 1.1.0	متطلبات منخفضة جدًا (<0.1 ميكرومتر)	<= -70 درجة مئوية	0 ملجم/م3	الطبية والصيدلانية والالكترونيات الدقيقة وإخراج الضاغط الخالي من الزيت

• بالنسبة لتطبيقات الفئة 0 (النفط) (مثل الأدوية والطبية)، ضواغط الهواء الخالية من الزيت يجب أن تستخدم، كما هو مشحم بالزيت التقليدي ضاغط الهواءs بغض النظر عن عدد المرشحات المستخدمة، لا يمكن ضمان محتوى الزيت بنسبة 0 ملجم/م3.
• للتطبيقات التي تتطلب رطوبة منخفضة للغاية (مثل السفع الرملي والإلكترونيات الدقيقة)، ان مجفف الامتزاز يجب إقرانها لتحقيق فئة PDP المنخفضة للغاية.

باختصار، سيناريوهات التطبيق المتنوعة لـ ضاغط الهواءs يتم تحقيقها من خلال التحكم الدقيق في الضغط , تدفق ، و جودة الهواء أنها توفر تلبية الاحتياجات بدءًا من القيادة الأساسية وحتى المعالجة المعقمة الدقيقة.

ما هي المكونات والملحقات الأساسية لأنظمة ضواغط الهواء؟

ضاغط الهواءs System Components and Accessories

ال ضاغط الهواء في حد ذاته هو مجرد المصدر الذي يولد الهواء عالي الضغط. لضمان جودة الهواء المضغوط، وكفاءة النظام، والتشغيل السليم للأدوات النهائية، يتطلب نظام الهواء المضغوط الكامل سلسلة من المكونات والملحقات الداعمة المهمة.

ضاغط الهواء Accessories

تنقسم الملحقات والمكونات بشكل أساسي إلى ثلاث فئات: معالجة الهواء، والتوزيع والتحكم، والأدوات الهوائية.

1. معدات معالجة الهواء (المعالجة اللاحقة)

نظرًا لأن الهواء المحيط يحتوي على بخار الماء والزيت والجسيمات الصلبة، فإن الهواء المضغوط يكون حارًا ورطبًا ويجب معالجته قبل استخدامه في معظم التطبيقات.

اسم المكون	الوظيفة الرئيسية	الدور الرئيسي	المؤشر الفني/المعلمة
خزان الاستقبال	يخزن الهواء المضغوط، ويثبت ضغط النظام، ويخفف الطلب على الهواء.	يقلل من دورات بدء وإيقاف الضاغط، مما يطيل عمره الافتراضي؛ يجمع المكثفات الأولية.	السعة (جالون/لتر)، الحد الأقصى لضغط العمل (PSI/BAR)، شهادة السلامة.
المبرد اللاحق	يخفض درجة حرارة الهواء المضغوط بسرعة قبل دخوله إلى خزان التخزين.	يزيل 70% - 80% من بخار الماء (من خلال التكثيف)، مما يحمي المعدات النهائية.	الفرق في درجات الحرارة (Delta T)، وسط التبريد (مبرد بالهواء/مبرد بالماء).
فلتر الهواء	يزيل الجزيئات الصلبة والغبار ورذاذ الزيت المتبقي.	يحمي الأدوات الهوائية والمنتجات النهائية من التلوث.	دقة الترشيح (ميكرونات)، فئة الترشيح (على سبيل المثال، مرشح مسبق 5 ميكرومتر).
فاصل الزيت عن الماء	يفصل الماء والزيت فيزيائياً عن الهواء المضغوط.	يقلل من حمل الملوثات التي تدخل مجفف الهواء.	مطابقة التدفق، الصرف التلقائي/اليدوي.

2. معدات التجفيف (إزالة الرطوبة)

تعد إزالة الرطوبة من الهواء المضغوط أمرًا بالغ الأهمية، حيث يمكن أن يتسبب الماء في صدأ الأنابيب وتآكل الأدوات وضعف جودة الطلاء.

نوع المجفف	مبدأ العمل	نطاق نقطة الندى النموذجي	السيناريوهات القابلة للتطبيق
مجفف مبرد	يبرد الهواء المضغوط بالقرب من نقطة التجمد (عادةً 3 درجات مئوية - 10 درجات مئوية)، مما يتسبب في تكثيف بخار الماء إلى سائل وتصريفه.	3 درجات مئوية إلى 10 درجات مئوية (نقطة تكاثف الضغط)	معظم التطبيقات الصناعية والورش العامة والمناطق المناخية المعتدلة.
مجفف المجففة	يستخدم مادة مجففة (على سبيل المثال، الألومينا المنشطة، هلام السيليكا) لامتصاص بخار الماء من الهواء، وتجديده دوريًا، لتحقيق نقطة ندى أقل بكثير.	-20 درجة مئوية إلى -70 درجة مئوية (نقطة تكاثف الضغط)	المناطق الباردة، خطوط الأنابيب الخارجية، الطلاء، الأدوات الدقيقة، الطبية/الصيدلانية.

• نقطة ندى الضغط (PDP): ال standard for measuring air dryness, referring to the temperature at which water vapor begins to condense into liquid water at the current pressure. A lower PDP means drier air.

3. مكونات التوزيع والتحكم

الse components are used to control, regulate, and transport compressed air.

اسم المكون	وصف الوظيفة	الدور الرئيسي
منظم	يضبط الهواء عالي الضغط من خزان الاستقبال وصولاً إلى ضغط العمل الذي تتطلبه الأدوات.	يضمن تشغيل المعدات النهائية عند ضغط آمن ومستقر.
صمام الأمان	يفتح تلقائيًا لضغط التنفيس عندما يتجاوز ضغط خزان المستقبل الحد الأقصى المحدد.	يمنع انفجار أوعية الضغط. حماية السلامة النهائية ل ضاغط الهواء .
فحص الصمام	يسمح للهواء المضغوط بالتدفق من رأس المضخة إلى خزان الهواء، لكنه يمنع الهواء عالي الضغط الموجود في الخزان من التدفق مرة أخرى إلى رأس المضخة.	يحمي رأس المضخة ونظام التفريغ.
الخراطيم والمقرنات	تستخدم لربط ضاغط الهواء إلى الأدوات الهوائية.	يضمن الحد الأدنى من فقدان الضغط والاتصال الآمن أثناء النقل الجوي.

تصميم نظام الأنابيب: اختيار المواد والتحكم في فقدان الضغط

ال piping system is another critical point for ضاغط الهواء الكفاءة. Poor piping design can lead to significant pressure loss, forcing the ضاغط الهواء لتشغيل لفترة أطول أو تحت ضغط أعلى، وبالتالي إهدار الطاقة.

عنصر تصميم الأنابيب	العامل المؤثر	مبدأ تحسين الكفاءة
مادة الأنابيب	التقليدية: الأنابيب الفولاذية (المعرضة للتآكل وزيادة الجسيمات وبخار الماء) حديث: سبائك الألومنيوم والفولاذ المقاوم للصدأ والمواد البلاستيكية الحرارية (PE/PPR)	حدد المواد التي تكون ناعمة من الداخل، ومقاومة للتآكل، وسهلة التركيب (مثل سبائك الألومنيوم أو الفولاذ المقاوم للصدأ) لتقليل مقاومة الاحتكاك.
قطر الأنبوب	ان excessively small diameter significantly increases friction and air velocity.	ال pipe diameter must be determined based on the maximum required flow (CFM), ensuring the velocity is within the recommended range to minimize pressure loss.
التخطيط والاتصالات	يؤدي وجود عدد كبير جدًا من الأكواع والمفاصل T وتغييرات القطر إلى زيادة المقاومة.	استخدم تخطيطًا حلقيًا رئيسيًا لضمان إمكانية استقبال أي نقطة للهواء من اتجاهين؛ تقليل عدد المرفقين، وذلك باستخدام الانحناءات ذات نصف القطر الكبير.
تصميم الصرف الصحي	يؤدي تراكم الرطوبة إلى تآكل الأنابيب وتلويث الهواء.	يجب أن تكون الأنابيب الرئيسية مائلة نحو نقاط الصرف، ويجب تركيب صمامات الصرف أو المصارف الأوتوماتيكية عند أدنى النقاط ومخارج الفروع.

دمج بشكل صحيح ضاغط الهواء والملحقات ونظام الأنابيب يشكل نظامًا كاملاً لمصدر الهواء يتسم بالكفاءة والموثوقية والقدرة على توفير جودة الهواء المطلوبة.

كيفية صيانة أنظمة ضواغط الهواء والعناية بها وتشغيلها بأمان؟

الصيانة والرعاية

صيانة ورعاية ضاغط الهواء تعتبر ضرورية لضمان موثوقيتها على المدى الطويل وتشغيلها الفعال وسلامتها. لن يؤدي إهمال الصيانة الروتينية إلى تقصير عمر المعدات فحسب، بل سيؤدي أيضًا إلى زيادة استهلاك الطاقة بشكل كبير.

1. قائمة مراجعة الصيانة الروتينية والدورية

عنصر الصيانة	ضواغط الهواء المكبسية	ضواغط الهواء اللولبية	التردد/الفاصل الزمني	وظيفة
استنزاف الخزان	افتح صمام الصرف الموجود في قاع الخزان	تحقق مما إذا كان التصريف التلقائي يعمل	يوميا أو بعد كل استخدام	يزيل المكثفات، ويمنع الصدأ والتآكل الداخلي للخزان.
فلتر الهواء	فحص وتنظيف/استبدال عنصر الفلتر	فحص واستبدال عنصر مرشح السحب	كل 250 - 500 ساعة أو حسب البيئة	يضمن دخول الهواء النظيف، ويحمي رأس المضخة/الدوارات. الانسداد يقلل من CFM.
فحص الزيت	تحقق من مستوى الزيت في زجاج الرؤية	التحقق من مستوى وجودة الزيت	يوميا (المستوى)؛ دوريا (الجودة)	يقوم بتشحيم وإغلاق وتبريد الدوارات/المكابس، مما يمنع ارتفاع درجة الحرارة.
تغيير الزيت	تغيير زيت المكبس	تغيير زيت المسمار وعنصر فاصل الزيت	المكبس: 500 - 1000 ساعة؛ المسمار: 4000 - 8000 ساعة	يطيل عمر المحامل والأجزاء المتحركة، ويحافظ على كفاءة التبريد.
التوتر الحزام	تحقق من شد الحزام على شكل حرف V	فحص نظام القيادة (إذا كان يحركه الحزام)	شهريا أو 500 ساعة	يتجنب انزلاق الحزام (فقدان الكفاءة) أو الضيق المفرط (تحمل الضرر).

2. اختيار زيت التشحيم ووظيفته

يعتبر زيت التشحيم أمرًا حيويًا للزيوت المشحمة ضاغط الهواءs ، وتوفير الوظائف التالية:

• التبريد: يحمل الحرارة المتولدة أثناء الضغط (خاصة في الضواغط اللولبية).
• التشحيم: يقلل الاحتكاك والتآكل بين حلقات المكبس أو جدران الأسطوانة أو الدوارات اللولبية.
• الختم: يملأ الفجوات الدقيقة بين الأجزاء المتحركة، مما يزيد من كفاءة الضغط.

نصيحة هامة: من الضروري الاستخدام الصارم الموصى به من قبل الشركة المصنعة ضاغط الهواء زيت محدد (معدني أو صناعي). يمكن أن يؤدي استخدام زيت المحرك الشائع أو زيت اللزوجة الخاطئ إلى تراكم الكربون وتراكم الحمأة وحتى فشل رأس المضخة.

3. نصائح لإطالة عمر ضواغط الهواء

• التحكم في درجة الحرارة المحيطة: تأكد من ضاغط الهواء يتم وضعه في بيئة جيدة التهوية وباردة وجافة، مع تجنب التعرض لأشعة الشمس أو التشغيل في درجة حرارة عالية.
• المحافظة على النظافة: قم بإزالة الغبار والأوساخ بانتظام من رأس المضخة والمحرك وزعانف التبريد للحفاظ على تبديد الحرارة بكفاءة.
• فحص التسرب: قم بفحص وإصلاح أي تسرب للهواء في النظام بشكل دوري لتقليل وقت التشغيل بدون تحميل.
• الالتزام بدورة العمل بنسبة 50% - 75%: يجب أن تتجنب الضواغط المكبسية التشغيل بشكل مستمر لفترات طويلة.

ضاغط الهواءs Safety Operation Procedures

ضاغط الهواءs هي معدات الضغط، والتشغيل غير السليم يمكن أن يؤدي إلى عواقب وخيمة. يجب أن تكون السلامة هي الاعتبار الأساسي.

1. سلامة أوعية الضغط

• صمام الإغاثة / صمام الأمان: أبدا العبث بصمام الأمان أو حظره أو ضبطه. إنه خط الدفاع الأخير ضد الضغط الزائد لأوعية الضغط.
• الفحص الدوري: ال receiver tank, as a pressure vessel, must undergo regular inspection and pressure testing according to local regulations.
• درجة الحرارة: تأكد من ضاغط الهواء لا يعمل في حالة السخونة الزائدة، لأن السخونة الزائدة قد تؤدي إلى ارتفاع الضغط داخل خزان الاستقبال.

2. بيئة التشغيل والحماية الشخصية

• التهوية: ال ضاغط الهواء يجب تركيبها في منطقة جيدة التهوية لضمان وجود هواء كافٍ للضغط والتبريد، ولمنع تراكم غاز العادم (للأنواع التي تعمل بالوقود).
• كهربائيal Safety: تأكد من أن أسلاك الطاقة والمقابس والدوائر تتوافق مع اللوائح، واستخدم الجهد الصحيح وحماية التأريض لمنع الحمل الزائد للمحرك أو الصدمة الكهربائية.
• الحماية من الضوضاء: ال noise from an operating ضاغط الهواء قد تتجاوز معايير السلامة. يجب على المشغلين ارتداء غطاء للأذنين أو سدادات الأذن لحماية السمع.
• نظارات السلامة: عند استخدام الأدوات الهوائية، نظارات السلامة يجب ارتداؤها للحماية من الحطام المتطاير.

3. سلامة مصدر الهواء

• توجيه الهواء: لا توجه أبدًا الهواء المضغوط مباشرة نحو الأشخاص أو الحيوانات الأليفة. يمكن أن يتسبب تدفق الهواء عالي الضغط في حدوث إصابة شخصية خطيرة (على سبيل المثال، تلف العين أو انسداد الهواء).
• فصل الطاقة/خفض الضغط: قبل إجراء أي صيانة أو إصلاح أو فحص على ضاغط الهواء أو أي من ملحقاته، يجب عليك:
  1. افصل مصدر الطاقة.
  2. تنفيس كل الضغط المتبقي من خزان الاستقبال وجميع الأنابيب (وصولاً إلى 0 رطل لكل بوصة مربعة).

يؤدي اتباع إرشادات الصيانة والسلامة هذه إلى زيادة عمر وكفاءة الجهاز ضاغط الهواء النظام ويضمن بيئة عمل آمنة.

تجربة فشل ضواغط الهواء: كيفية استكشاف الأخطاء الشائعة وإصلاحها؟

ضاغط الهواءs Troubleshooting Guide

حتى الأكثر دواما ضاغط الهواءs يمكن أن تواجه الأعطال. يمكن لتشخيص الأخطاء واستكشاف الأخطاء وإصلاحها بشكل فعال استعادة وظيفة النظام بسرعة، مما يقلل من وقت التوقف عن العمل وتكاليف الإصلاح. وفيما يلي تحليل ل ضاغط الهواءs المشاكل الشائعة وأسبابها وحلولها.

1. عدم تشغيل ضواغط الهواء أو التعثر بشكل متكرر

الأعراض/الفشل	السبب المحتمل	طريقة استكشاف الأخطاء وإصلاحها
ضاغط الهواء does not start at all	1. انقطاع التيار الكهربائي: لا يوجد مدخل للكهرباء، قابس فضفاض.	تحقق من مفتاح الطاقة، وقاطع الدائرة الكهربائية للتأكد من عدم وجود عطل، وتأكد من الجهد الصحيح.
	2. حماية المحرك الزائد: يتم فصل المحرك تلقائيًا بسبب الحمل الزائد.	انتظر حتى يبرد المحرك، ثم اضغط على زر إعادة الضبط. التحقق من نظام التبريد والتهوية.
	3. الضغط Switch Failure: فشل التبديل في إرسال إشارة البداية.	فحص أو استبدال مفتاح الضغط.
ضاغط الهواء trips immediately upon starting	1. الجهد الزائد أو غير متطابق: لا يمكن للمحرك الحصول على ما يكفي من عزم الدوران لبدء التشغيل.	تأكد من أن جهد مصدر الطاقة والتيار يتوافقان مع متطلبات المعدات.
	2. فحص الصمام Failure: عالية pressure air from the tank flows back to the pump head, causing a pressurized start.	قم بتهوية ضغط خزان الهواء، ثم قم بفحص صمام الفحص وتنظيفه أو استبداله.
	3. بدء فشل المكثف (أحادية الطور): فشل المكثف يمنع المحرك من البدء.	قم بإجراء فحص احترافي واستبدل مكثف البدء.

2. الضغط يتزايد ببطء أو غير كاف (انخفاض CFM)

هذا هو الأكثر شيوعا ضاغط الهواء المشكلة، والتي تحدث عادة بسبب تسرب النظام أو انخفاض الكفاءة.

الأعراض/الفشل	السبب المحتمل	طريقة استكشاف الأخطاء وإصلاحها
فشل ضغط الخزان في الوصول إلى القيمة المحددة	1. انسداد فلتر الهواء: عدم كفاية كمية الهواء.	قم بتنظيف أو استبدال عنصر فلتر الهواء.
	2. تسرب النظام واسعة النطاق: يتم فقدان الهواء المضغوط في الأنابيب.	استخدم اختبار الماء والصابون لفحص الأنابيب والتجهيزات والصمامات بحثًا عن الفقاعات، وتشديد أو استبدال المكونات المتسربة.
	3. حلقات المكبس أو لوحات الصمامات البالية (نوع المكبس): انخفاض كفاءة ختم رأس المضخة.	فحص واستبدال حلقات المكبس البالية، وحشيات الأسطوانة، أو مجموعات لوحة الصمام.
	4. حزام منزلق أو فضفاض: انخفاض كفاءة النقل في ضواغط الهواء التي تعمل بالحزام.	اضبط شد الحزام، واستبدل الحزام إذا لزم الأمر.
يقوم صمام التفريغ بتهوية الهواء بشكل مستمر	صمام التفريغ أو فشل صمام الملف اللولبي.	تحقق من التوصيل الكهربائي ووظيفة صمام الملف اللولبي، وتأكد من إغلاقه عند تشغيل ضاغط الهواء.

3. ارتفاع درجة حرارة ضواغط الهواء

يمكن أن يؤدي ارتفاع درجة الحرارة إلى تقصير عمر الجهاز بشكل كبير ضاغط الهواء و may lead to shutdown.

الأعراض/الفشل	السبب المحتمل	طريقة استكشاف الأخطاء وإصلاحها
رأس المضخة/المحرك ساخن جدًا عند اللمس	1. تهوية سيئة: عالية ambient temperature or restricted cooling space.	انقل ضاغط الهواء إلى منطقة جيدة التهوية، وتأكد من عدم تغطية مراوح التبريد والمبردات بالغبار.
	2. انخفاض مستوى الزيت أو نوع الزيت غير الصحيح: عدم كفاية التشحيم والتبريد.	تحقق من مستوى الزيت وقم بإضافة أو استبدال زيت ضاغط الهواء باللزوجة الصحيحة حسب الحاجة.
	3. انسداد المبرد: زعانف التبريد مغطاة بالغبار أو الزيت.	تنظيف زعانف التبريد، وضمان تدفق الهواء على نحو سلس.
	4. عالية Duty Cycle (Piston Type): الجري بشكل مستمر لفترة طويلة جدًا.	تقليل وقت التشغيل المستمر، والسماح للوحدة لتبرد.

4. الرطوبة الزائدة أو الزيت في هواء التفريغ

سيؤدي المحتوى العالي من الماء أو الزيت إلى تلويث المنتجات النهائية والأدوات الهوائية.

الأعراض/الفشل	السبب المحتمل	طريقة استكشاف الأخطاء وإصلاحها
الرطوبة الزائدة في الهواء التفريغ	1. لم يتم إجراء أي تصريف يومي: الخزان مملوء بالماء.	قم بتصريف خزان الهواء على الفور. ضع جدولاً للتصريف اليومي.
	2. فشل مجفف الهواء أو حجمه الصغير: عدم كفاية القدرة بعد العلاج.	تحقق من حالة تشغيل المجفف (على سبيل المثال، PDP)، أو فكر في ترقية معدات التجفيف لتتناسب مع CFM.
ضباب الزيت الزائد في هواء التفريغ	1. مستوى الزيت مرتفع جدًا (نوع المكبس): الكثير من الزيت في علبة المرافق.	قم بتصريف الزيت حتى العلامة المحددة.
	2. فشل فاصل الزيت (نوع المسمار): وصل عنصر الفاصل إلى مدة الخدمة.	استبدل عنصر فاصل الزيت والزيت المقابل.
	3. حلقات المكبس البالية (نوع المكبس): دخول الزيت إلى غرفة الضغط.	استبدل حلقات المكبس أو قم بإصلاح رأس المضخة.

5. الضوضاء أو الاهتزاز غير الطبيعي

الأعراض/الفشل	السبب المحتمل	طريقة استكشاف الأخطاء وإصلاحها
صوت طرق غير طبيعي أو صوت كشط معدني	1. عطل ميكانيكي داخلي: المحامل البالية أو قضيب التوصيل أو العمود المرفقي.	قم بإغلاقه على الفور، واطلب الفحص والإصلاح المهنيين.
	2. مكونات فضفاضة: مسامير تثبيت المحرك أو رأس المضخة مفكوكة.	فحص وتشديد جميع مسامير التثبيت.
ضجيج غير عادي (نوع المكبس)	اصطدام المكبس بلوحة الصمام أو مجموعة لوحة الصمام المكسورة.	قم بتفكيك رأس الأسطوانة وفحص واستبدال ألواح الصمامات وحشياتها التالفة.
الاهتزاز المفرط	ضاغط الهواء is not level or vibration pads have failed.	تأكد من Air Compressor is placed level; replace aged vibration pads.

مبدأ السلامة الحرجة: قبل إجراء أي شكل من أشكال استكشاف الأخطاء وإصلاحها أو إصلاحها على ضاغط الهواء , يجب عليك التأكد من فصل الطاقة وتحرير كل الضغط في خزان الاستقبال وخطوط الأنابيب بالكامل (حتى 0 رطل لكل بوصة مربعة) .

الأسئلة المتداولة والمصطلحات الأساسية لضواغط الهواء؟

الأسئلة المتداولة (الأسئلة الشائعة)

1. هل CFM أو PSI أكثر أهمية؟ كيفية تحديد الحد الأدنى المطلوب؟

• انswer: Both are important, but CFM is often the more determining factor.
  • رطل لكل بوصة مربعة (Pressure): يحدد ما إذا كانت الأداة الهوائية قادرة على ذلك ابدأ . إذا كان الضغط غير كاف، فلن تتمكن الأداة من العمل. تتطلب معظم الأدوات 90 رطل لكل بوصة مربعة.
  • CFM (التدفق): يحدد ما إذا كانت الأداة الهوائية قادرة على ذلك run بشكل مستمر and efficiently . إذا لم يكن CFM كافيًا، فسوف "تتوقف" الأداة أو سينخفض ​​أدائها بسرعة.
• طريقة تحديد الحد الأدنى: تحقق من الأدلة ل الكل الأدوات الهوائية التي تخطط لاستخدامها في وقت واحد والعثور على قيم CFM المطلوبة لها. اجمع قيم CFM هذه وأضف هامش أمان يتراوح من 20% إلى 30% لتحديد الحد الأدنى لهدف SCFM الخاص بك ضاغط الهواء اختيار.

2. ما هو الفرق الأساسي بين ضواغط الهواء ذات المرحلة الواحدة والضواغط ذات المرحلتين؟

ميزة Comparison	ضواغط الهواء المكبسية ذات المرحلة الواحدة	ضواغط الهواء المكبسية ذات المرحلتين
عملية الضغط	يتم ضغطه مرة واحدة حتى الضغط النهائي	مضغوط مرتين، مع تبريد متوسط
الضغط Limit	أقل (عادة <135 رطل لكل بوصة مربعة)	عاليةer (Usually > 175 PSI)
الكفاءة & Temperature	عالية compression temperature, relatively low efficiency	درجة حرارة ضغط منخفضة، أكثر كفاءة
المتانة	أقل (درجة حرارة تشغيل عالية، تتآكل بسرعة)	عاليةer (Low operating temperature, longer lifespan)
قابلية التطبيق	الاستخدام المتقطع والضغط المنخفض في المنزل/ورشة العمل	الاستخدام الصناعي/المهني لمتطلبات الضغط العالي المستمر

3. كم مرة يجب أن أقوم بتصريف المياه من خزان ضاغط الهواء الخاص بي؟

• انswer: Ideally, يوميا أو في نهاية كل استخدام.
• المبدأ: الرطوبة في نظام الهواء المضغوط هي نتيجة التكثيف. إذا لم يتم تصريفها، فسوف تتراكم المياه المتكثفة في الجزء السفلي من الخزان الفولاذي، مما يؤدي إلى الصدأ والتآكل الداخلي. يضعف التآكل قوة الخزان، مما يزيد من مخاطر السلامة.
• أفضل الممارسات: افتح صمام الصرف مرة واحدة على الأقل يوميًا (أو كل نوبة عمل) حتى يتوقف الهواء المنضب عن حمل الرطوبة.

4. لماذا لا يتم إعادة تشغيل ضاغط الهواء عندما يكون الخزان ممتلئًا؟

• انswer: This is typically caused by a failure in the unloader system (check valve or unloader valve) caused by high-pressure air remaining on the piston head.
• تحليل الفشل: عندما ضاغط الهواء توقف، يجب أن يمنع صمام الفحص الهواء عالي الضغط من الخزان من التدفق مرة أخرى إلى رأس المضخة، ويجب أن يقوم صمام التفريغ بتهوية الهواء المتبقي بين رأس المضخة وصمام الفحص. إذا تسرب صمام الفحص أو فشل صمام التفريغ، فسيظل الضغط مرتفعًا أعلى المكبس. عندما يحاول المحرك إعادة التشغيل، يجب أن يتغلب على هذا الضغط المرتفع، والذي يمكن أن يتسبب في تعثر نظام الحماية من الحمل الزائد للمحرك.
• الحل: فحص واستبدال صمام الفحص أو صمام التفريغ.

5. ما هي نقطة الندى؟ ما هي أهميتها لنظام ضواغط الهواء؟

• انswer: نقطة الندى ، بشكل أكثر دقة نقطة ندى الضغط (PDP) ، هي درجة الحرارة التي يبدأ عندها بخار الماء الموجود في الهواء، عند ضغط معين، في التكثف إلى ماء سائل (قطرات).
• الأهمية: PDP هو المؤشر الرئيسي للهواء المضغوط جفاف .
  • ارتفاع PDP (على سبيل المثال، 3 درجات مئوية) يعني أن الهواء أكثر رطوبة.
  • يعني انخفاض PDP (على سبيل المثال، -40 درجة مئوية) أن الهواء أكثر جفافًا.
• التأثير: إذا انخفضت درجة الحرارة المحيطة إلى أقل من PDP للهواء المضغوط، فسيحدث التكثيف في الأنابيب والأدوات، مما يؤدي إلى التآكل، وتلوث المنتج (مثل الطلاء)، وفشل الأداة.

ضاغط الهواءs Professional Terminology

مصطلح إنجليزي / صيني	التعريف والشرح
رطل لكل بوصة مربعة (Pounds per Square Inch)	وحدة الضغط، تمثل شدة الهواء المضغوط.
CFM (قدم مكعب في الدقيقة)	وحدة التدفق، تمثل حجم الهواء الذي يخرجه الضاغط في الدقيقة.
SCFM (CFM القياسي)	يتم قياس CFM في ظل الظروف القياسية (68 درجة فهرنهايت، 14.7 رطل لكل بوصة مربعة من الضغط المطلق)، ويستخدم للمقارنة العادلة.
دورة العمل	ال percentage of time in a work cycle that the ضاغط الهواء يسمح بتشغيل (ضغط). أنواع المكبس عادة ما تكون أقل من 75%، وأنواع البراغي عادة ما تكون 100%.
ضغط القطع/القطع	القطع هو الحد الأقصى للضغط الذي تم الوصول إليه في الخزان عند ضاغط الهواء توقف. القطع هو الحد الأدنى من الضغط الذي تم الوصول إليه عند ضاغط الهواء إعادة تشغيل.
VSD (محرك متغير السرعة)	تقنية تحكم تعمل على ضبط سرعة المحرك في الوقت الفعلي بناءً على الطلب الفعلي للهواء لتحقيق أقصى قدر من كفاءة الطاقة.
المبرد اللاحق	يقع بين الضاغط وخزان الاستقبال، يستخدم لتبريد الهواء المضغوط وإزالة معظم بخار الماء.
خزان الاستقبال	وعاء يقوم بتخزين الهواء عالي الضغط، يستخدم لتثبيت الضغط وتخفيف الطلب على الهواء في النظام.
مجفف الهواء	المعدات المستخدمة لإزالة بخار الماء من الهواء المضغوط، بما في ذلك الأنواع المبردة والمجففة بشكل أساسي.
الترددية	يشير إلى مبدأ عمل الضواغط المكبسية، حيث يتم تحقيق الضغط من خلال حركة المكبس ذهابًا وإيابًا في الأسطوانة.
